WASPGUARD 65
2,83 mKritik düşme yüksekliği
WASPGUARDHer düşüşte nöbette.
Oyun alanları ve suni çim spor sahaları için %100 geri dönüştürülmüş, çapraz bağlı polietilenden (XPE) üretilen şok ped sistemi. Darbeyi emer, suyu geçirir, yalıtır ve çürümez.
- EN 1177:2018 + A1:2023
- CE
- %100 geri dönüştürülmüş XPE
Ekipmanınıza göre kalınlık seçin
Ekipmanın serbest düşme yüksekliğini seçin; aracımız bu yükseklikte HIC değerini 1000'in altında tutan en ince WASPGUARD modelini gösterir.
Düşme yüksekliğine göre kalınlık seçin
EN 1177:2018 + A1:2023, Yöntem 1'e göre suni çim ve 25 kg/m² kum dolgulu sistemde ölçülmüştür. 65 ve 80 mm değerleri bağımsız laboratuvar raporlarıyla belgelidir.
| Model | Kalınlık | Kritik düşme yüksekliği | HIC |
|---|---|---|---|
| WASPGUARD 20 | 20 mm | ≤ 1000 | |
| WASPGUARD 25 | 25 mm | ≤ 1000 | |
| WASPGUARD 35 | 35 mm | ≤ 1000 | |
| WASPGUARD 45 | 45 mm | ≤ 1000 | |
| WASPGUARD 55 | 55 mm | ≤ 1000 | |
| WASPGUARD 65 Laboratuvar testi | 65 mm | ≤ 1000 | |
| WASPGUARD 80 Laboratuvar testi | 80 mm35 + 45 | ≤ 1000 |
EN 1177:2018 + A1:2023, Yöntem 1'e göre suni çim (24–25 mm hav) ve 25 kg/m² kum dolgulu sistemde ölçülmüştür. WASPGUARD 65 ve 80 değerleri Sports Labs Ltd test raporlarıyla belgelidir. Değerler gösterge niteliğindedir; sistem tedarikçileri kendi kurulumlarının testini yaptırmakla yükümlüdür.
HIC ve kritik düşme yüksekliği
HIC (Head Injury Criterion), düşme anında başa gelen darbenin şiddetini ölçer. EN 1177, HIC değerinin 1000'i, en yüksek ivmenin (gmax) 200 g'yi aşmadığı en yüksek düşme yüksekliğini kritik düşme yüksekliği olarak tanımlar.
Bağımsız laboratuvarda test edildi.
WASPGUARD 65 ve WASPGUARD 80, İskoçya'daki spor yüzeyleri test laboratuvarı Sports Labs Ltd tarafından EN 1177:2018 + A1:2023, Yöntem 1'e göre test edildi.
WASPGUARD 80
3,43 mKritik düşme yüksekliği
Test nasıl yapıldı?
- 1 × 1 m numune, beton zemin üzerine yapıştırılmadan serildi.
- Ped üzerinde suni çim (25 mm hav) ve 25 kg/m² silis kumu dolgu vardı.
- İvmeölçerli test kafası, numunenin 9 farklı noktasına artan yüksekliklerden düşürüldü.
- HIC değerinin 1000'i aşmadığı en yüksek düşüş, kritik düşme yüksekliği olarak hesaplandı.
Sports Labs Ltd, Livingston, İskoçya. BS EN 1177:2018 + A1:2023, Yöntem 1.
Test raporunu talep edinDört katman, tek bir amaç.
Bir WASPGUARD sistemi alttan üste dört katmandan oluşur. Her katmanın görevi farklıdır; güvenli bir yüzey, hepsinin birlikte doğru çalışmasıyla elde edilir.
-
Suni çim
Oyuncunun temas ettiği yüzey. Test sistemlerinde 24–25 mm hav yüksekliği kullanılmıştır.
-
Kum dolgu
Çimi sabitler ve yüzeyi dengeler. Test sisteminde 25 kg/m².
-
WASPGUARD şok ped
Düşüşün enerjisini emen katman. Suyu dikey olarak geçirir, zemini yalıtır ve kapalı hücre yapısıyla su emmez.
-
Stabil, su geçirgen alt zemin
Sıkıştırılmış, drenaja uygun taban. Sistemin düz ve dengeli kalmasını sağlar.
İki panel tasarımı, her sahaya bir çözüm.
WASPGUARD, düz ve puzzle kenarlı olmak üzere iki tasarımda üretilir. Panelin bir yüzüne standart olarak geotekstil kaplanır.
Düz panel
2,15 × 0,85 m
Geniş ve düzgün alanlarda daha az birleşim yeriyle hızlı serim.

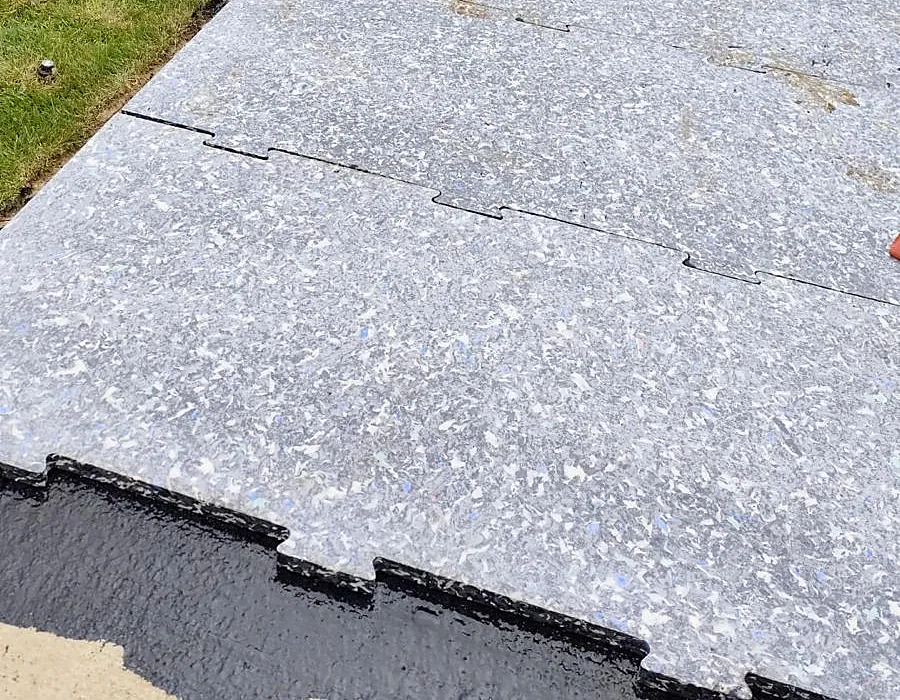

Puzzle panel
2,25 × 0,90 m
Kilitlerle birlikte 2,29 × 0,94 m
Uzun kenarda dört, kısa kenarda üç kırlangıç kuyruğu kilit. Paneller yapıştırıcı olmadan birbirine kilitlenir, kaymaz ve gerektiğinde tek tek değiştirilebilir.
Zemini güvenli kılan özellikler
Yüksek darbe emilimi
Kapalı hücreli XPE yapısı, düşüşün enerjisini emerek başa gelen darbeyi sınırlar.
Mükemmel drenaj
Yüksek dikey drenajla yağmurdan sonra yüzey hızla kullanılabilir hale gelir.
Hafif ve kolay montaj
Hafif paneller kolay taşınır, hızlı serilir ve işçilik süresini kısaltır.
Uzun ömür
Su emmez, çürümez ve boyutsal olarak kararlı kalır.
Geri dönüştürülmüş ve geri dönüştürülebilir
%100 geri dönüştürülmüş XPE'den üretilir; ömrü sonunda yeniden geri dönüştürülür.
Çevre dostu
Çevreye ve insan sağlığına zararlı bileşen içermez.

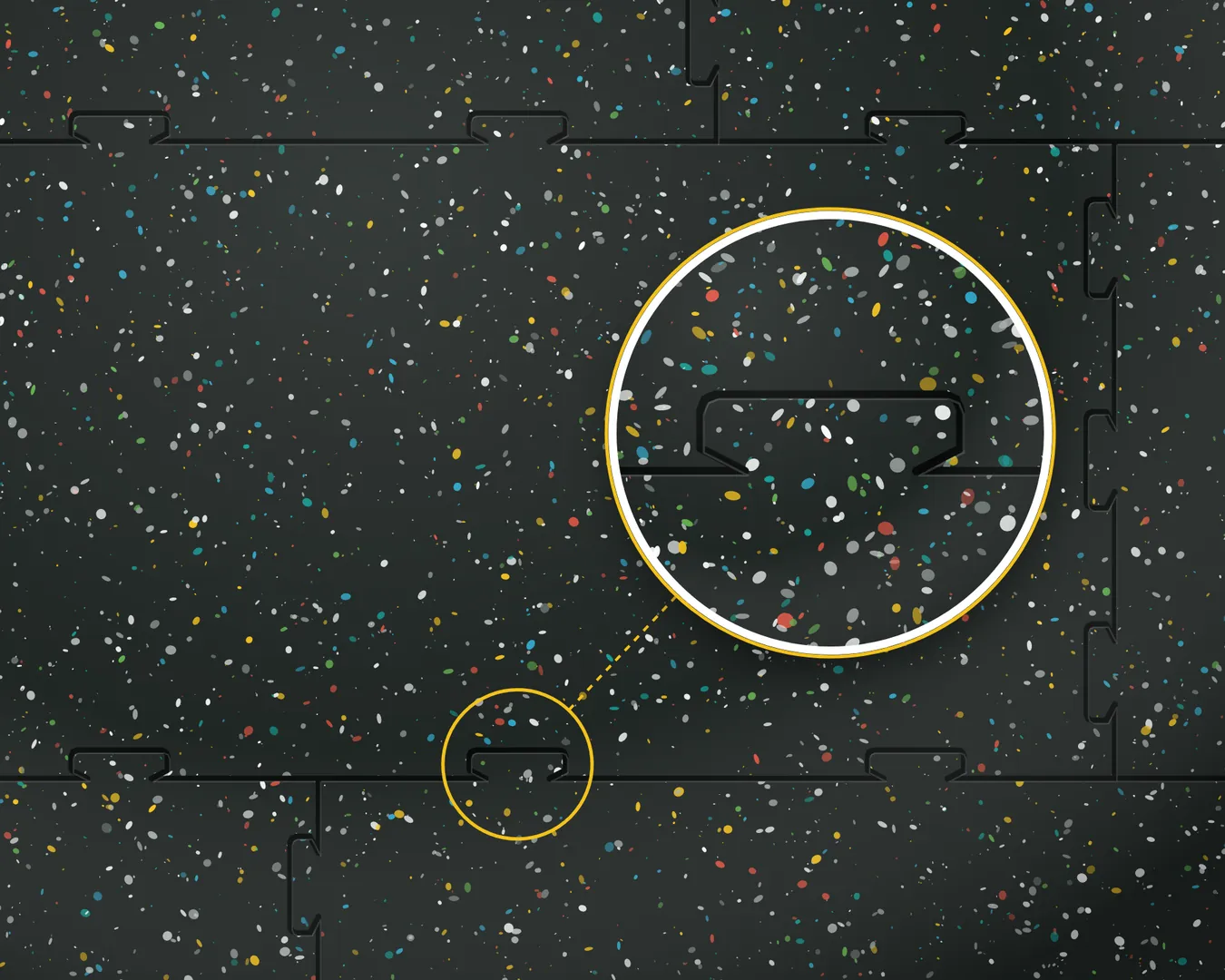

Puzzle sistemi
- Hassas kesilmiş kırlangıç kuyruğu kilitler
- Kendinden kilitli, kaymayan bağlantı
- Yapıştırıcı gerektirmez
- Kolay değişim ve bakım
- Düzgün ve dengeli yüzey
Teknik özellikler
- Malzeme
- %100 geri dönüştürülmüş çapraz bağlı polietilen (XPE)
- Hücre yapısı
- Kapalı hücre
- Kalınlık seçenekleri
- 20, 25, 35, 45, 55, 65, 80 mm
- 80 mm yapı
- 35 mm + 45 mm iki katman
- Kalınlık toleransı
- ±3 mm
- Yoğunluk
- 80 kg/m³ ±%10 (72–88 kg/m³)
- Düz panel
- 2,15 × 0,85 m
- Puzzle panel
- 2,25 × 0,90 m (kilitlerle 2,29 × 0,94 m)
- Puzzle kilit
- Kırlangıç kuyruğu; uzun kenarda 4, kısa kenarda 3 kilit
- Geotekstil
- Tek yüz standart; çift yüz veya geotekstilsiz isteğe bağlı
- Test
- EN 1177:2018 + A1:2023, Yöntem 1
- Test sistemi
- Suni çim (24–25 mm hav), 25 kg/m² kum dolgu
- Bağımsız test
- Sports Labs Ltd, Birleşik Krallık (WASPGUARD 65 ve 80)
- İşaretleme
- CE
Sık sorulan sorular
Hangi kalınlığa ihtiyacım var?
Oyun ekipmanınızın serbest düşme yüksekliğine bakın. Kritik düşme yüksekliği bu değere eşit veya daha büyük olan en ince WASPGUARD modeli yeterlidir. Örneğin 2,00 m düşme yüksekliği için WASPGUARD 45 (kritik düşme yüksekliği 2,25 m) uygundur. Değerler suni çim ve 25 kg/m² kum dolgulu test sistemi için geçerlidir.
HIC ne anlama gelir?
HIC (Head Injury Criterion), düşme sırasında başa gelen darbenin şiddetini gösteren ölçüdür. EN 1177'ye göre kritik düşme yüksekliği, HIC değerinin 1000'i ve en yüksek ivmenin (gmax) 200 g'yi aşmadığı en yüksek düşme yüksekliğidir.
Düz panel mi, puzzle panel mi seçmeliyim?
Düz paneller (2,15 × 0,85 m) geniş ve düzgün alanlarda daha az birleşim yeriyle hızlı serim sağlar. Puzzle paneller (2,25 × 0,90 m, kilitlerle 2,29 × 0,94 m) kırlangıç kuyruğu kilitleriyle birbirine bağlanır; yapıştırıcı gerektirmez, kaymaz ve tek tek değiştirilebilir.
Geotekstil seçenekleri nelerdir?
Standart üretimde panelin bir yüzüne geotekstil kaplanır. Projenizin ihtiyacına göre çift yüzü geotekstilli veya geotekstilsiz üretim yapılabilir.
WASPGUARD su tutar mı?
Hayır. Kapalı hücre yapısı su emmez ve çürümez; pedler suyu dikey olarak geçirerek yüksek drenaj sağlar.
Ürün sertifikalı mı?
WASPGUARD, EN 1177:2018 + A1:2023 Yöntem 1'e göre test edilmiştir ve CE işaretlidir. WASPGUARD 65 ve 80, Birleşik Krallık'taki bağımsız spor yüzeyleri laboratuvarı Sports Labs Ltd tarafından test edilmiştir; raporları talep üzerine paylaşıyoruz. Sistem tedarikçileri, kendi kurulumlarının testini yaptırmakla yükümlüdür.
80 mm ped nasıl üretiliyor?
WASPGUARD 80, 35 mm ve 45 mm kalınlığında iki katmanın üst üste serilmesiyle oluşur. Bu yapı 3,43 m kritik düşme yüksekliği sağlar ve yüksek oyun ekipmanları için uygundur.
